certon – the easy switch to compliance.

Sie möchten die Qualität der produzierten Ware dokumentieren, indem Sie Maschinendaten einfach und effizient erfassen? Mit certon erhalten Sie eine flexible Softwarelösung, die eine effiziente Datenerfassung für qualitätsbewusste Produktion ermöglicht. certon kann problemlos an nahezu jede Datenquelle angebunden werden, ohne dass eine Programmierung erforderlich ist. Durch die einfache Konfiguration wird auch die Integration in bestehende Anlagen erheblich vereinfacht.

certon besteht aus verschiedenen Modulen mit denen die Daten erfasst, visualisiert und weiterverarbeitet werden. Die Module können auf einen Windows-PC installiert werden. Für alle Maschinen und Anlagen, die über keinen PC verfügen, liefert Seger Automation mit der certonBOX einen kompakten Hutschienen-PC, auf dem alle notwendigen Komponenten bereits vorinstalliert sind.

Lassen Sie sich von unserem certon-Film überzeugen!

Die erfassten Daten stehen nach der Speicherung zur Ansicht, Protokollierung und Auswertung zur Verfügung. Dies kann sowohl lokal an der Maschine, als auch komfortabel an anderen Arbeitsplätzen durchgeführt werden.

Wie können Sie auf Ihre Daten zugreifen?

Mit certonVIEW werden die Daten sichtbar gemacht und über Filterfunktionen können relevante Datensätze identifiziert werden. Mit der Validierungsfunktion wird sichergestellt, dass gespeicherte Daten nicht manipuliert worden sind. certonVIEW kann dabei sowohl auf der Maschine/Anlage laufen oder auch außerhalb auf einem separaten Rechner. Weiterhin besteht bei certonVIEW die Möglichkeit die Daten in unterschiedliche Formate zu exportieren.

Mit certonLIVE können Sie die aufgezeichneten Daten schon während der Erfassung direkt einsehen, z. B. in Kurven- oder Tabellenform. Dies erleichtert die Qualitätsbeurteilung einer Produktionscharge direkt im laufenden Prozess.

Wie sehen Ihre Protokolle aus?

Aus den gespeicherten Daten können über Protokollvorlagen individuelle und auf die Verwendung abgestimmte Chargenprotokolle ausgegeben werden.  Die Protokolle können nach der Erstellung automatisch gedruckt oder versendet werden.

Ein Teil des Protokolls ist in der Regel der Audit-Trail, der alle Bedieneingriffe mit Datum, Uhrzeit, Altwert, Neuwert und dem eingeloggten Benutzer anzeigt. Der Produktionsverlauf wird dadurch zu 100 % nachvollziehbar.

Wie einfach ist das Datenhandling?

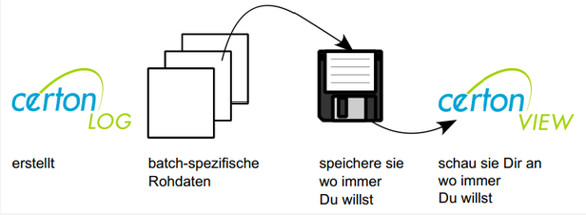

certon erstellt pro Aufzeichnungseinheit ein Datenfile. Aus dieser Datei können automatisiert Protokolle erstellt und z.B. in PDF-Format abgelegt werden. Benötigen Sie die Daten an einem anderen Ort? Automatisiert können die Daten kopiert oder verschoben werden. Natürlich auch auf Netzlaufwerken.

Archivierungen und Datensicherungen sind somit batchbezogen und einfach durchführbar. Dies reduziert Kosten gerade im Hinblick auf das Lifecycle-Management.


Das GMP Retrofit Upgrade für Maschinen und Anlagen

certonGRU rüstet Ihre bestehende Anlage mit einer modernen GMP-Datenerfassung aus. certonGRU ist modular aufgebaut und lässt sich in unterschiedliche Systemumgebungen implementieren. certonGRU erleichtert die Dokumentation Ihrer Produktion und verringert die Fehlerrate, denn manuelle Aufzeichnungen entfallen. Für jede Produktcharge erstellt certonGRU ein aussagekräſtiges Chargenprotokoll und speichert die Rohdaten gemäß FDA 21 CRF Part 11 und EG GMP fälschungssicher ab.

Heben Sie jetzt Ihre bestehende Anlage mit certonGRU auf das nächste GMP-Level!

Bedienung

Über die übersichtliche Benutzerschnittstelle werden die notwendigen Chargendaten wie Chargennummer und Bezeichnung eingegeben und die Aufzeichnung gestartet und beendet.

Funktionen:

  • Aufzeichnung starten und stoppen
  • Eingeben von Kommentaren während der Produktion und Übernahme in den Audit-Trail
  • Statusmeldungen
  • GMP-Benutzerverwaltung
  • Kopplung zu Active-Directory und Zeitserver
  • Sprachumschaltung Deutsch/Englisch

Je nach Anlagenzustand und Ihren Zugriffsmöglichkeiten stellt certonGRU drei unterschiedliche Anbindungskonzepte bereit:

GRUproject

Sie haben vollen Zugriff auf die Soſtware Ihrer Anlage und können ein Soſtware-Change-Management durchführen? Dann ist GRUproject die richtige Wahl.

Mit GRUproject erhalten Sie eine GMP-Datenerfassung ähnlich einer Neuanlage.

GRUdatapoint

Sie wollen keine Änderung an Ihrer Maschine vornehmen, kennen aber alle GMP-relevanten Daten? Dann integrieren Sie über GRUdatapoint.

Mit GRUdatapoint vermeiden Sie Soſtwareänderungen und verringern die Kosten für das Change-Management.

GRUsignal

Sie haben keine Möglichkeit Daten über Soſtware-Schnittstellen bereitzustellen? Aufzuzeichnende Signale können aber vervielfältigt werden oder sind hardwaretechnisch zugänglich? Dann wählen Sie GRUsignal.

Mit GRUsignal reduziert sich die Änderung in der Anlage auf eine Hardwareergänzung.

Modular und flexibel

Durch den modularen Aufbau ist certonGRU flexibel einsetzbar.

  • Logging Module für Einzel- und Parallel-Logs
  • Verschiedene OPC-UA-Server
  • certonBOX als IPC Hardware oder Installation auf einer virtuellen Maschine im IT-Umfeld
  • HMI für Non-ATEX und ATEX-Zonen 2/22/1/21
  • Einbaugehäuse für Non-ATEX und ATEXUmgebungen
  • Anbindung an Active Directory, Timeserver

Daten erfassen mit certonLOG

certonLOG erfasst die Daten über OPC-UA. Diese universelle Software-Schnittstelle ermöglicht sichere Verbindungen zu einer Vielzahl von SPS- und SCADA-Systemen. certonLOG kann auf dem Maschinen-PC oder auf einem externen Computer installiert werden, was den Einsatz z.B. bei Nachrüstungen und Modernisierungen vereinfacht.

certonLOG legt die Daten je Aufzeichnungseinheit in einem SQL-Datenfile ab. Das vereinfacht die spätere Datenarchivierung, da die Dateien bequem per Kopieren/Verschieben auf den Archivierungsserver übertragen werden können. Welche Daten certonLOG aufzeichnet, kann über eine CSV-Tabelle einfach konfiguriert werden. Alle Einträge werden immer mit Datum, Uhrzeit, Alt- und Neuwert sowie dem aktuellen Benutzer geloggt.

Weiterhin kann der Aufzeichnungszeitpunkt (zyklisch, am Start, Ende, bei Änderung etc.) frei gewählt werden.

Typische Datenaufzeichnungen

  • Zyklische Aufzeichnungen von Messgrößen (z.B. Temperaturen, Füllstände, Drücke etc.)
  • Alarme und Meldungen
  • Bedienaktionen (Wertänderungen, Benutzereingriffe)
  • Audit-Trail

Logverhalten

ON_Start: Datenpunkt wird am Beginn der Aufzeichnung aufgezeichnet.

ON_End: Datenpunkt wird am Ende der Aufzeichnung aufgezeichnet.

ON_Interval: Datenpunkt wird kontinuierlich mit einer definierbaren Abtastrate aufgezeichnet.

ON_Edge_F: Datenpunkt wird bei fallender Flanke aufgezeichnet.

ON_Edge_R: Datenpunkt wird bei steigender Flanke aufgezeichnet.

ON_Change:
Totband: Minimal notwendige Änderung für Aufzeichnung
Abtastrate: Zeit zwischen der Wertprüfung

LOGonTrigger:
Definieren Sie Triggervariablen und legen Sie fest, ob Sie eine einmalige Aufzeichnung machen möchten oder so lange aufzeichnen wollen, bis der Trigger verschwindet.

Logtypen

Neben dem bisherigen singleLOG , mit dem eine einzelne Datenaufzeichnung durchgeführt wird, stellt certon nun weitere Logtypen zur Verfügung. Den parallelen LOG und den back-to-back LOG.

singleLOG:
Eine einzelne Datenaufzeichnung wird durchgeführt.

parallelLOG:
Bis zu 3 LOG‘s können mit verschiedenen Konfigurationen aufgezeichnet werden. Für jede Konfiguration kann ein eigener OPC-Server ausgewählt werde

back2backLOG:
Dank neuer Speicherpuffer kann nun direkt nach einer Aufzeichnung nahtlos ein neuer LOG beginnen.

storageWATCH

Daten brauchen Platz und nichts ist schlimmer, als wenn der Platz zum Speichern zu gering wird. storageWATCH überwacht dies.

Stellen Sie für jeden Log-Konfiguration individuell den minimalen Speicherplatz absolut oder relativ ein. storageWATCH  überwacht vor und während der Aufzeichnung den Speicherplatz und meldet über die OPC-Schnittstelle, falls dieser zu klein wird. So können Sie entscheiden, ob eine Aufzeichnung überhaupt gestartet wird oder ob ein Abbruch sinnvoll ist.


Daten verarbeiten

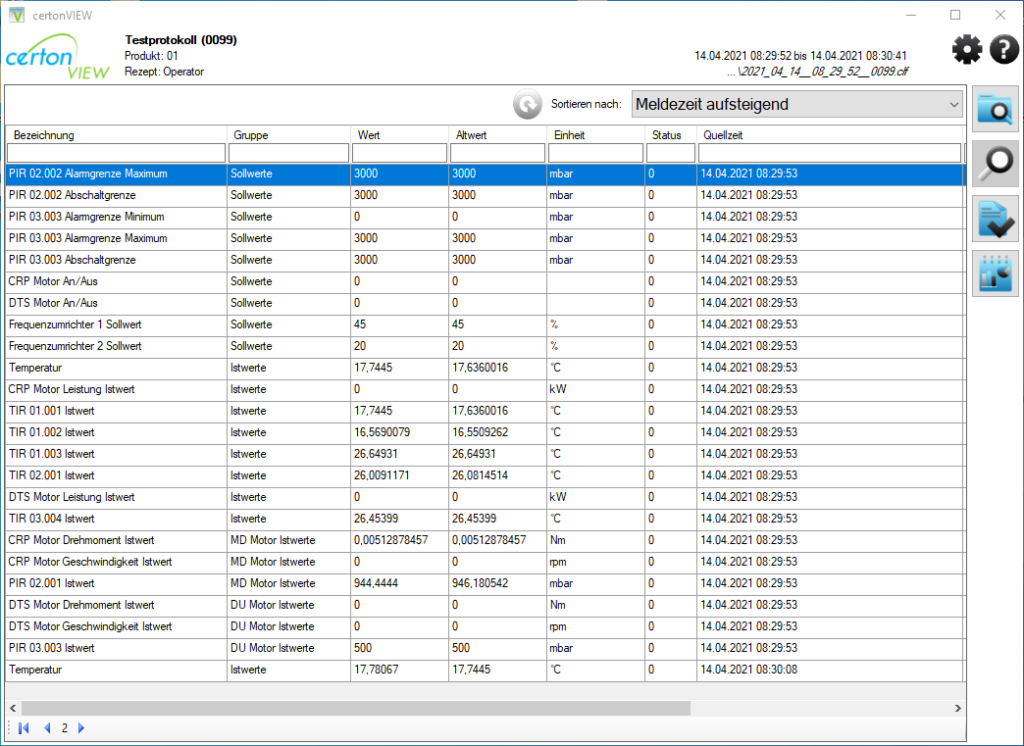

certonVIEW stellt die aufgezeichneten Maschinendaten übersichtlich dar. Wählen Sie die Aufzeichnungseinheit aus und schauen Sie sich die Einträge im Detail an. Über Filter- und Sortierfunktionen können Sie gesuchte Einträge auch in einer großen Aufzeichnung schnell finden.

Die Daten werden in Protokollen strukturiert dargestellt. Wichtige Produktionsdaten können in separaten Bereichen visualisiert und Wertelisten gruppiert werden. Im Audit-Trail sind alle Bedienhandlungen chronologisch dargestellt. Besonders übersichtlich ist die Anzeige von Messwerten in Trenddiagrammen.

Das Protokolldesign erfolgt auf Basis von Crystal Reports (SAP). Mit certonVIEW wird eine Reportvorlage mitgeliefert. Der Report Viewer ist in certonVIEW integriert. Wollen Sie Ihre Daten weiterverarbeiten? Über certonVIEW ist außerdem ein Datenexport in Excel, XML oder RTF möglich. Selbstverständlich können alle Protokolle ausgedruckt oder als PDF abgelegt werden.

Kurven in certonVIEW

Sie wollen in certonVIEW zur Analyse einer abgeschlossenen Datenaufzeichnung, Daten in Kurvenform ansehen?

Wir haben die  certonLIVE Oberfläche in certonVIEW integriert. So können Sie sich individuell ein Kurven/Trendprofil aus allen zur Verfügung stehenden Daten zusammenstellen.

Useability / WPF

Sie möchten gerne die Bedienoberflächen von certon mit Ihrer eigenen HMI-Applikation verschmelzen?

Wir haben alle Userinterfaces in certon2022 auf das WPF-Format umgestellt. Mit diesem Format können die Bedienoberflächen von certon wesentlich einfacher in bestehende Kundenapplikationen integriert und an das Look&Feel der Maschinenvisualisierung angepasst werden.


Live-Daten anzeigen und auswerten

Sie wollen schon während der Datenaufzeichnung Werte beobachten, den Audit-Trail einsehen oder analoge Größen in Kurvenform betrachten?

certonLIVE macht`s möglich!

Stellen Sie sich unterschiedliche Kurven und Listen in certonLIVE zusammen und behalten Sie so den Überblick schon während der Produktion.


Was tun mit den Daten nach der Aufzeichnung? Protokolle erstellen in unterschiedlichen Formaten, kopieren, senden, ablegen  –  Diese Funktionen gibt es über die Hooks bei certon schon länger. Sie möchten aber eine komfortable Erstellung der Hooks?

HOOKwizard macht`s möglich!

Damit die Erstellung der Hook-Dateien noch einfacher und schneller geht, gibt es jetzt den HOOKwizard. In Windeseile legen Sie die Operationen fest, die nach dem Ende der Datenaufzeichnung durchgeführt werden sollen. Die Hook-Datei wird automatisch erstellt und kann in certon eingebunden werden. Schneller geht‘s nicht!


Die komfortable All-in-one-Lösung

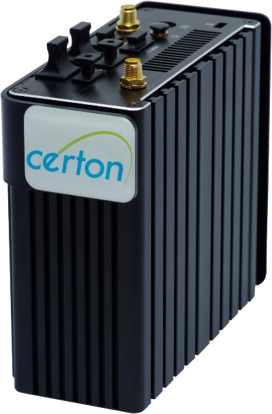

Die certonBOX verbindet alle zur Datenerfassung notwendigen Komponenten in einem System. Der kompakte Hutschienen-PC kann platzsparend in praktisch jede Anlage integriert werden. Ideal für Nachrüstungen oder Systeme ohne Anlagen-PC, zum Beispiel WinCC* flexible Applikationen.

*WinCC ist ein Markenzeichen der Siemens AG

Die certonBOX passt sich Ihren Anforderungen an. Wählen Sie zwischen LOG und LOG+ (GMP). OPC-Server bereits vorhanden oder certonVIEW arbeitet an einer anderen Stelle im Netzwerk? Seger Automation konfiguriert die certonBOX ganz nach Ihren Wünschen!

Die certonBOX – All in one

  • Kompakter, leistungsstarker Hutschienen-PC
  • Windows 10 – 64 Bit
  • Unterbrechungsfreie Stromversorgung (USV)
  • certonLOG / LOG+
  • certonView
  • OPC-UA-Server-Software
